ZN12-40.5/1250-31.5型高壓真空斷路器是三相交流50Hz,額定電壓為40.5kV的戶內裝置。本斷路器的機構與滅弧室系統設計成一體,專用的西門子公司3AF型彈簧操動機構,采用兩用電動機進行交直流儲能操作,也可用于手動操作。本產品設計有:350mm,400mm,460mm 等多種相間距離,用戶與不同型號的開關柜配合使用更加方便?？稍诠潭ü?/span>XGN17-40.5中使用,也可在JYN1-40.5 、KYN12-40.5柜中使用。

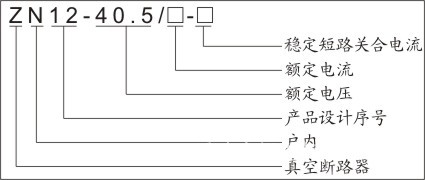

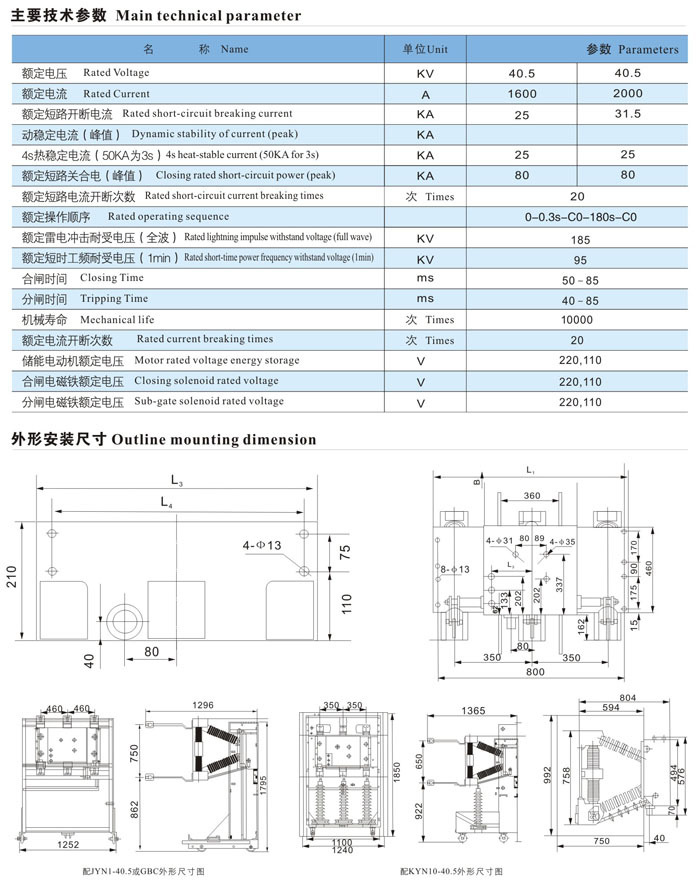

主要技術參數序號參數項目單位技術參數

1額定電壓kV12

2額定短路開斷電流kA31.54050

3額定電流A1250 1600 2000 25001600 2000 31502000 3150

4額定峰值耐受電流kA80100125

5額定短時(4S)耐受電流kA31.54050

6額定短路關合電流(峰值)kA80100125

7額定短路電流開斷次數次502012

8額定操作順序分-0.3S-合分-180S合分分-180S-合分-180S合分

9額定雷電沖擊耐受電壓(全波)kV75

10額定短時工頻耐受電壓(1分鐘)kV42

11合閘時間mS≤7512分閘時間mS≤60

13機械壽命次10000/6000(50kA)

14額定電流開斷次數次10000/6000(50kA)

15儲能電動機功率W275

16儲能電動機額定電壓V110 220

17儲能時間S≤15

18合閘電磁鐵額定電壓V110 220

19分閘電磁鐵額定電壓V110 220

20儲能式脫扣器額定電壓V110 220

21合閘聯鎖器定電壓V110 220

22失壓脫扣器額定電壓V110 220

23過流脫扣器額定電流A5, 3.5, 1

24輔助開關額定電流AAC10 DC5

25額定單個電容器組開斷電流A630

26額定背對背電容器組開斷電流A400

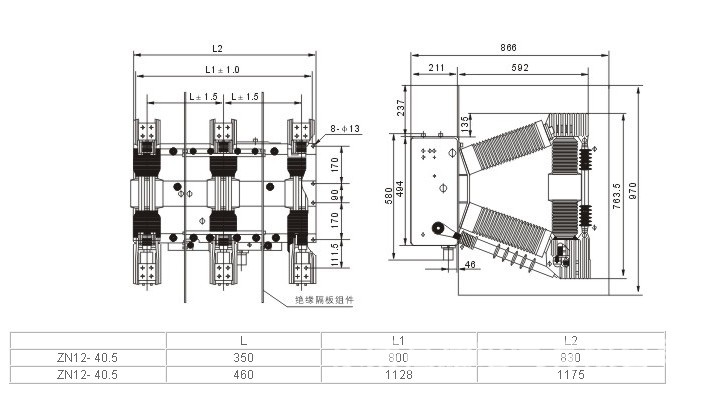

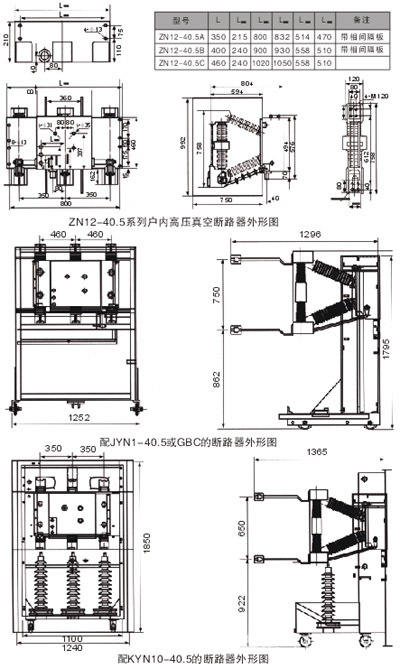

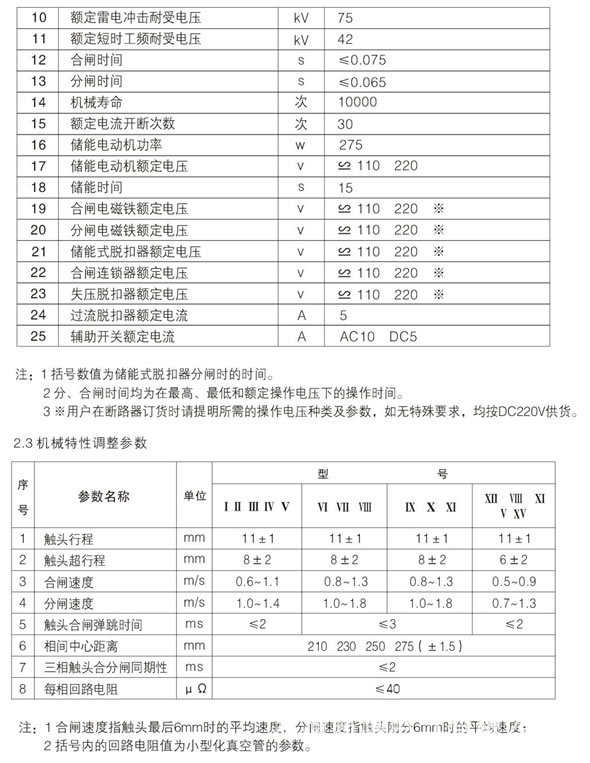

機械特性調整參數序號參數項目單位技術參數

1觸頭開距mm11±111±111±1

2觸頭超行程mm8±28±25±1

3合閘速度m/S0.6～1.10.8～1.30.8～1.3

4分閘速度m/S1.0～1.41.0～1.81.0～1.8

5觸頭合閘彈跳時間mS≤2

6相間中心距離mm210 ±1.5230±1.5280±1.5

7三相觸頭合分閘同期性mS≤2

8每相回路電阻 Ω≤30(40)注:合閘速度指觸頭最后6mm時的平均速度.

分閘速度指觸頭剛?cè)?/span>6mm時的平均速度

采用小型化滅弧室,每相回路電阻≤40 Ω

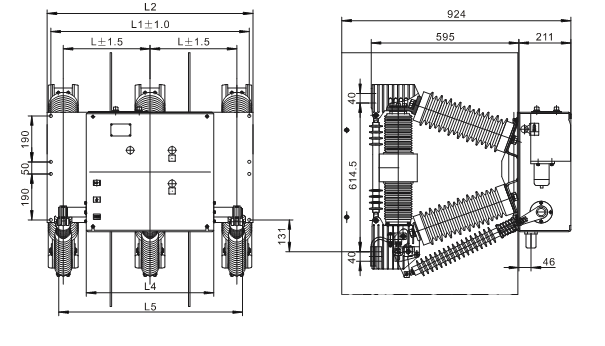

ZN12-40.5/1250-31.5

真空斷路器為額定電壓12kV，三相交流50Hz的戶內高壓開關設備，適用于發電廠，變電站及輸配電系統作為控制與保護設備。特別是開斷重要負荷及一些需要頻繁操作的場合。

主要特點:

1. 機構簡單，開斷能力強，壽命長，操作功能齊全，無爆炸危險，

2. 適用范圍廣，可滿足全工況條件的要求，

3. 爬電比距大于20mm/kV，電氣間隙大于138mm，

4. 試驗參數提高，開斷電流31.5kA的斷路器，其額定短路關合電流和額定峰值耐受電流達100kA，開斷電流40kA的斷路器，其額定短路關合電流和額定峰值耐受電流達130kA，另外其非對稱開斷的直流分量為45%

5. 通過燃弧試驗和凝露污穢試驗。

ZN12-40.5/1250-31.5主要技術參數

序號	參數 名稱		單位		ZN12-10Ⅰ	ZN12-10Ⅱ	ZN12-10Ⅲ		ZN12-10Ⅳ	ZN12-10Ⅴ
1	額定電壓		kV		10
2	最高工作電壓		kV		12
3	額定雷電沖擊耐壓		kV		75
4	1min工頻耐壓		kV		42
5	額定電流		A		630 1250	2000 1250	2000 2500		2500 3150	4000
6	額定頻率		HZ		50(60)
7	額定短路開斷電流		kA		16	25	31.5		40	50
8	額定短路關合電流（峰值）		kA		40	63	80(100)		100(130)	125
9	額定短時耐受電流		kA		16	25	31.5		40	50
10	額定峰值耐受電流		kA		40	63	80(100)		100(130)	125
11	額定短路開斷電流開斷次數		次		50				20
12	額定失步開斷電流		kA							12.5
13	額定操作順序				分-0.3s-合分–180s-合分				分-180s-合分–180s-合分
14	額定電流開斷次數		次		10000
15	機械耐久		次		10000
16	額定電容器組開斷電流		A		630
17	額定短路持續時間		s		4
18	觸頭合閘彈跳時間		ms		≤2					≤3
19	合閘時間		ms		≤85					20～85
20	分閘時間		ms		≤60					25～60
21	開斷時間		ms		≤80
22	觸頭累計磨損厚度		mm		3
23	儲能電機功率		W		350
儲能電機電壓		V		AC110；AC220；DC110；DC220
25	額定電壓儲能時間		s		≤15
26	合閘電磁鐵額定電壓		V		AC110；AC220；DC110；DC220
27	分閘電磁鐵額定電壓		V		AC110；AC220；DC110；DC220
28	儲能式脫扣器額定電壓		V		AC110；AC220；DC110；DC220
29	欠壓脫扣器額定電壓		V		AC110；AC220；DC110；DC220
30	過流脫扣器額定電流		A		2.5
31	輔助開關額定電流		A		AC10、DC5
32	重量		kg		120	120		124	130	308
33	外形尺寸（長×寬×高）		mm		640×700×620					678×764×747
注：括號內數值為超標準達到的數值。
