一、概述

SF6氣體具有優越的絕緣與滅弧性能，SF6電器是目前性能最好的電器，在國內外、SF6已成為公認的發展方向。

LW3-10 Ⅰ ⅡⅢ型戶外高壓六氟化硫斷路器(以下簡稱“ⅠⅡⅢ型斷路器”)是以六氟化硫氣體作為滅弧和絕緣介質的新型戶外高壓電器。其滅弧室采用 自能旋弧滅弧原理，操動機構分(Ⅰ型)手動儲能操動機構。 (Ⅱ型)儲能彈簧操動機構，(Ⅲ型)直流電磁操動機構叁種，各種操動機構均與斷路器本體完善 地組合成一個整體。

二、使用環境條件

環境溫度：上限+40度，下限-40度

海拔高度不超過1000m

風壓不超過700Pa(風速不大于35m/s)

地震烈度不超過8度

沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

三、特點

三級共箱式，結構簡單，布置緊湊；動力輸出為轉動式，密封效果好。本體內運動質量小減輕了操作功，提高了機械壽命。旋轉電弧技術的應用，提高了滅弧效 率和電壽命。本體結構的獨立性，可派生出具有不同性能和安裝方式的產品。與真空和油斷路器相比，在結構、重量、安全性、耐電強度、電壽命、維護和造價等方 面有顯著的優越性?？筛鶕?jù)用戶需求進行特殊布置及配置不同變比的保護，測量用互感器。

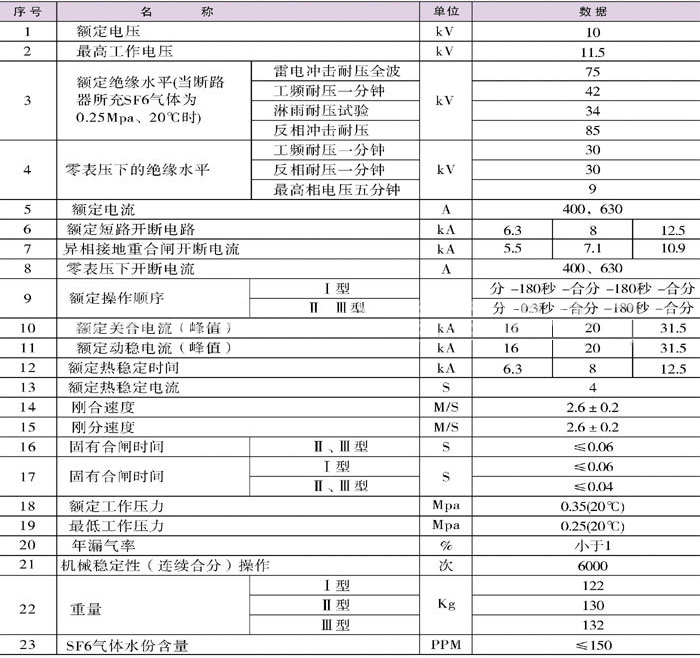

四、主要技術參數

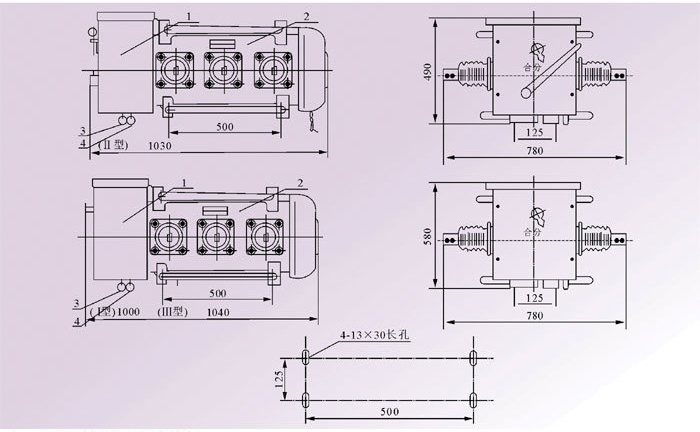

五、外形及安裝尺寸

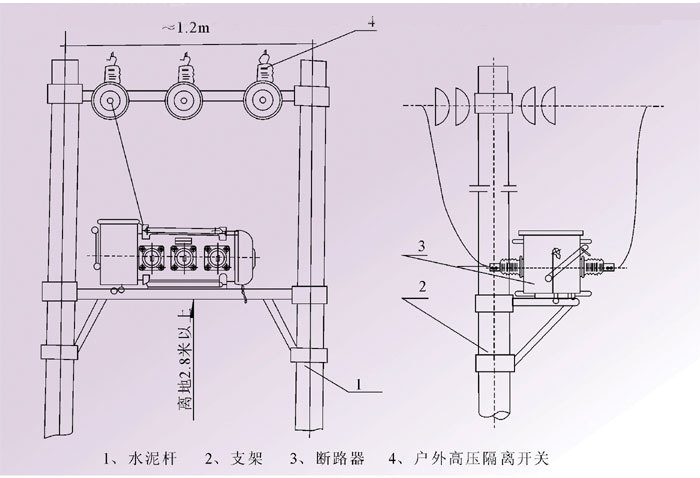

六、戶外安裝方式示意圖
