一、產品概述：

 LW36-40.5 型自能式戶外高壓交流六氟化硫斷路器（配 SRCT36A彈簧機構）, 適用于交流 50Hz、40.5kV 的電力系統中，

是電力系統的控制和保護設備。該產品可進行頻繁操作，并可作為聯絡斷路器使用。同時適用于投切電容器組、電纜的工況。

另外該產品可內附或外附電流互感器供測量與保護用。

斷路器符合 GB1984《高壓交流斷路器》和  IEC62271-100《高壓交流斷路器》及0SR.520.002《技術規范》的要求。

斷路器以 SF6氣體為絕緣和滅弧介質，采用自能式滅弧原理，配用新型彈簧操動機構，具有開斷能力強，操作功小，

可靠性高的特點。

二、使用環境條件：

a周?chē)h(huán)境溫度    -30oC  ～+40oC；

b海拔高度 3000m；

c風速不不大于34m/s；

d日溫差 不大于25oC；

e日照強度 不大于0.1w/cm

f月平均相對濕度  不大于90%；

g地震加速度

h覆冰厚度水平不大于0.2g，垂直不大于0.1g；不大于10mm；

i空氣污穢程度    不超過GB/T5582中的Ⅳ級；

j安裝場合        戶外。

如果用戶有特殊使用環境條件要求，請另行協商。

三、斷路器結構及工作原理：

斷路器采用三相瓷瓶支柱式結構，為戶外設計，三相配用一個彈簧操動機構，居中布置。

斷路器以 SF6氣體作為絕緣和滅弧介質，運行時斷路器三極 SF6氣體連通，并采用指針式密度繼電器對其壓力和密度進行監控。

由于采用自能式滅弧原理，且在斷路器運動系統中進行了優化設計，故有效的提高了機械效率，最大限度的降低了操作功。

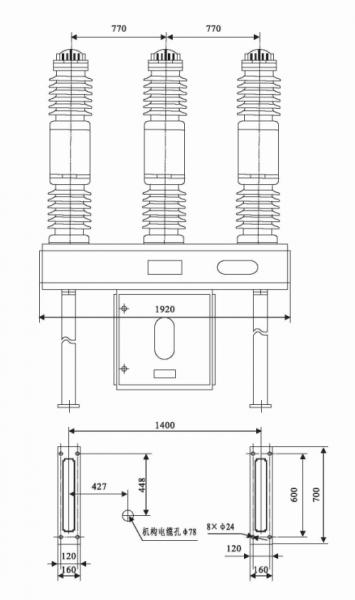

四、外形安裝尺寸：
